Ranknetz für Schulhofbegrünung

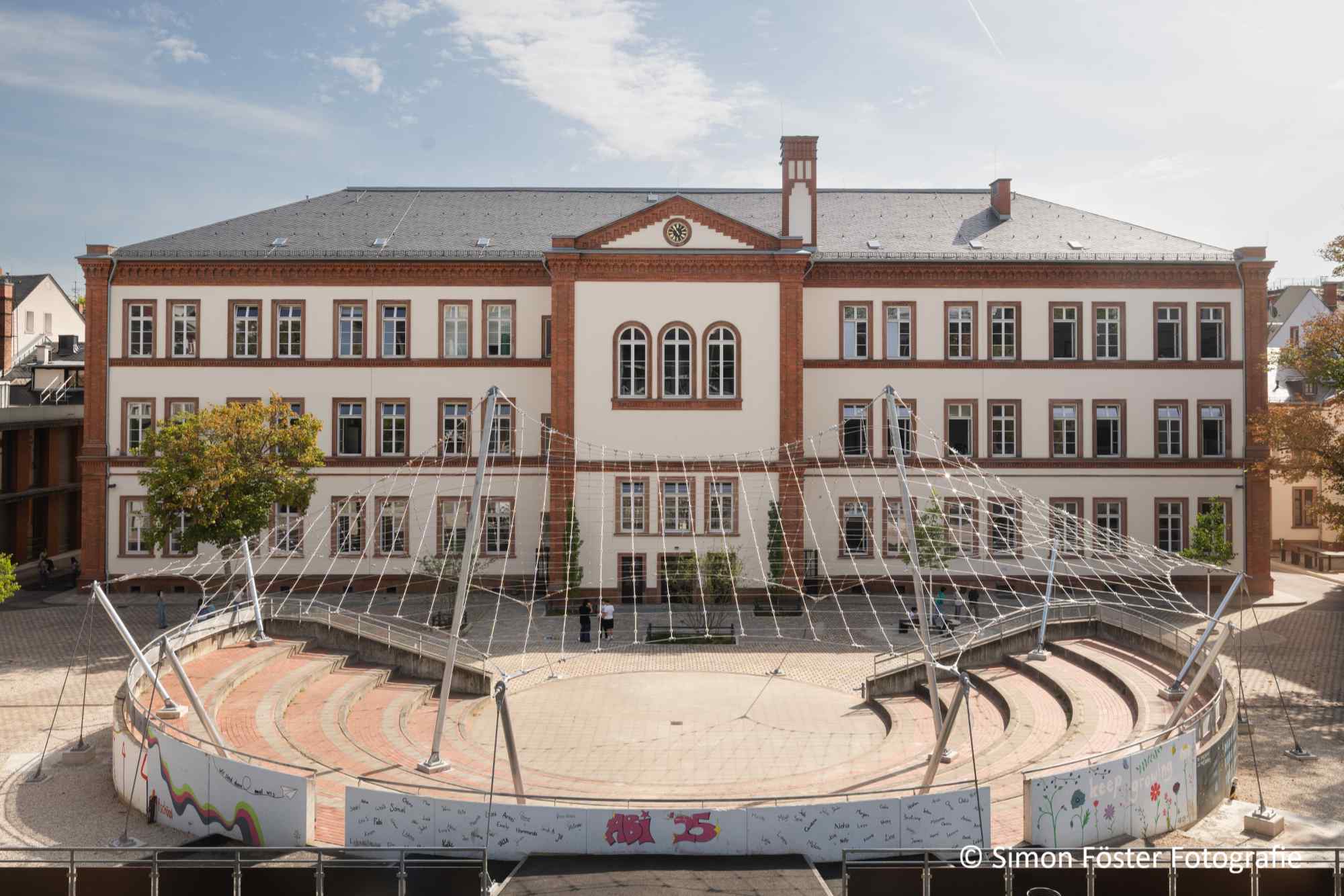

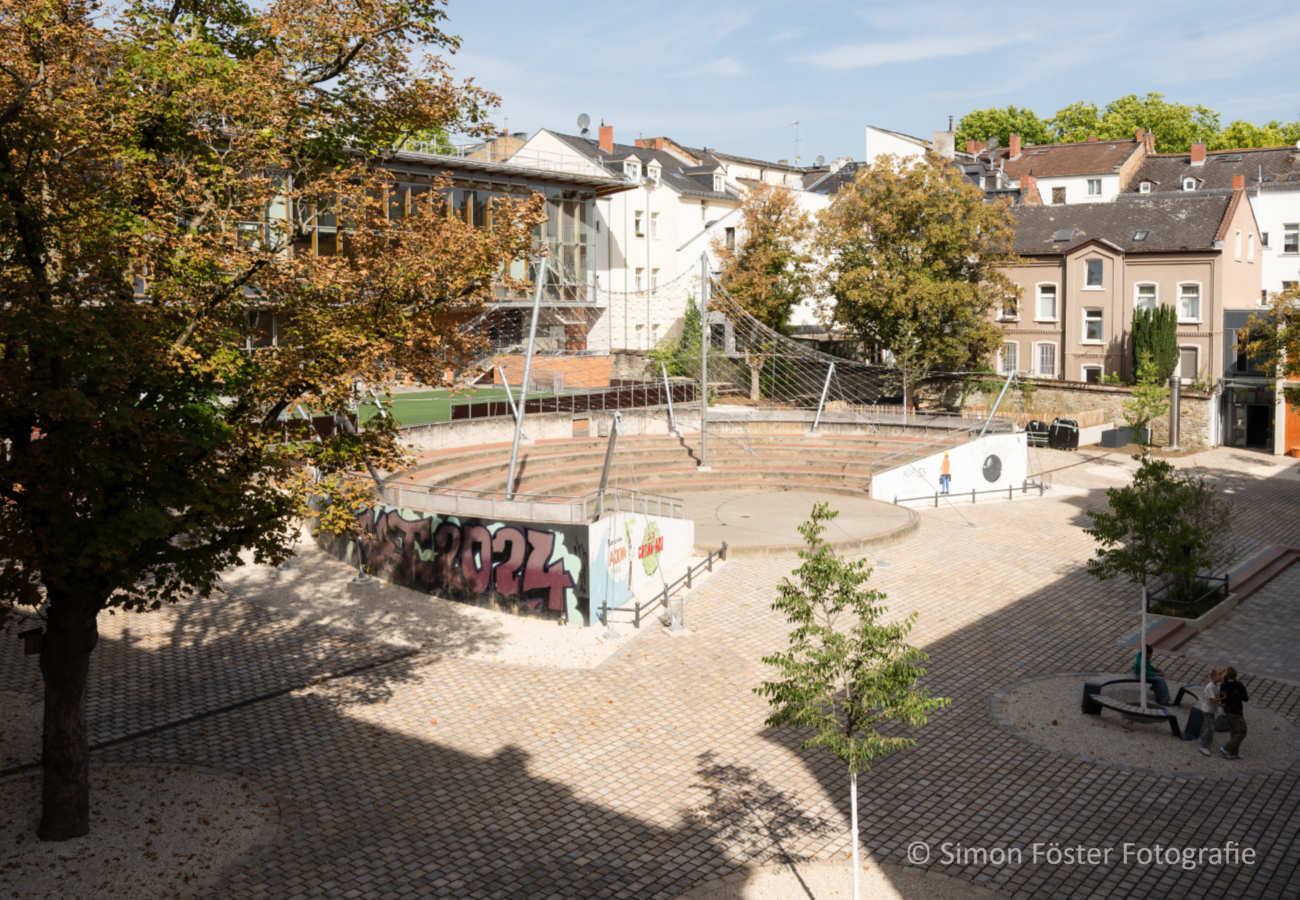

Dieses großflächige Ranknetz über dem Atrium der Oranienschule in Wiesbaden bietet mehrjährigen Kletterpflanzen Halt. Im Sommer entsteht hier eine grüne Oase, die als Schattendach und Hitzepuffer auf der Hoffläche dient.
Das Tragwerk besteht aus zwei ca. 8,0 Meter hohen Mittelmasten, acht Tiefpunktmasten und zwei Tiefpunktabspannungen. Die äußeren Tiefpunkte sind rückseitig hinter der Brüstung abgespannt und mittels Zugstäben verankert.
Formgebend für das Netz sind das über die Hochpunkte verlaufende Gratseil und die umlaufenden Randseile. Dazwischen spannt sich das aus Einzelseilen bestehende Seilnetz mit einer Maschenweite von ca. 60 x 60 cm. Die räumliche Netzfläche von 300 m² überspannt eine versiegelte Hoffläche von ca. 250 m².
Für die Befestigung der Seile an den Gratseilen wurden spezielle Klemmplatten entwickelt, die eine Nachjustierung auf der Baustelle erlauben, aber unter Last nicht verrutschen. In einer detaillierten Planung wurden die genauen Positionen für jedes Seil bestimmt und individuelle Anschlusspunkte an den Eckplatten entwickelt.
3dtex GmbH: Entwurf/ Ausführungsplanung/ Fertigung und Montage
Material: Edelsthal S
Fotos: 3dtex GmbH
Fertigstellung: Wiesbaden 2026
